Двухступенчатая горелка на отработанном масле тепловой мощностью 84 — 240 кВт
Горелки мощностью свыше 105 кВт мы выпускаем только в двухступенчатом исполнении. О нашем производстве подробнее... Горелка зажигается на малом горении примерно 30-50% от номинальной мощности, затем автоматически выходит на полную мощность, при температуре котловой воды, близкой к заданной, вновь автоматически переходит на малое горение, при достижении заданной температуры — отключается.
Данный алгоритм работы крайне важен при сжигании отработанных масел. Отработанные масла имеют непредсказуемый состав: калорийность, наличие воды, тосола и других примесей, подробнее... Поэтому на одноступенчатых горелках тепловой мощностью свыше 100 кВт, при ухудшении качества топлива происходит срыв пламени, особенно при запуске. Горелка не способна разжечься, когда в топочную камеру теплогенерирующего агрегата подается большее количество топлива и воздуха для горения одновременно. Спасение в этом случае для одноступенчатой горелки в одном — снизить подачу топлива и воздуха, а значит — занизить тепловую мощность. В итоге одноступенчатая горелка при низком качестве отработанного масла и мощностях свыше 120 — 150 кВт нередко способна работать только на 60 — 70% заявленной мощности.
Другая картина наблюдается при работе двухступенчатой горелки. Про двухступенчатые горелки подробно... Первая ступень обеспечивает розжиг на малом расходе топлива, вторая (большое горение) зажигается в пламени первой ступени, что обеспечивает стабильный розжиг и гарантированный выход на заявленную тепловую мощность даже при низком качестве отработанного масла.
Для того, чтобы горелка AL-25V работала, необходим сжатый воздух с давлением не менее 3 бар, с расходом воздуха 250 л/мин (Как подобрать воздушный компрессор читайте здесь).
ЦЕНА: Горелка AL-25V (84-240 кВт) без компрессора — 280 500 руб.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Комплектация: топливный насос на кронштейне, плавающий топливозаборник 2м, топливный фильтр на кронштейне, степень фильтрации 25 мкр.
Наименование параметра |
Единица измерения |
AL- 25V |
|
Номинальная тепловая мощность |
кВт/час |
84 – 240 |
|
Расход топлива* |
л/час |
8,4 – 24,0 |
|
Вид топлива |
- |
Солярка, керосин, печное топливо, отработанные масла |
|
Электропитание |
В\Гц |
220 В\ 50 Гц |
|
Электрическая мощность |
Вт |
2500 |
|
Выходное напряжение трансформатора зажигания |
кВ |
17 |
|
Тип управления |
- |
Автоматическое двухступенчатое |
|
Контроль пламени |
- |
фотодатчик |
|
Рабочее давление топлива 1 ст.
|
Кгс/см2 |
0,05 - 0,1 |
|
Рабочее давление топлива 2 ст.
|
Кгс/см2 |
0,25 - 0,45 |
|
Рабочее давление первичного воздуха (от компрессора) |
Кгс/см2 |
1,8 |
|
Положение воздушной заслонки 1 ст.
|
|
0 - 10 |
|
Положение воздушной заслонки 2 ст.
|
|
30 - 90 |
|
СО (50/100%) |
% |
0,06 - 0,05 |
|
СО2 (50/100%) |
% |
11,0 - 13,0 |
|
О2 (50/100%) |
% |
5,2 - 4,8 |
|
Сажное число |
ед |
1,0 - 3,0 |
|
Шумовая нагрузка (не более) |
dB |
70,0 |
|
Вес |
кг |
30 |
*Величина расхода топлива взята при калорийности топлива не менее 10000 ккал/кг.
Паспорт горелочного устройства
ФОТОАЛЬБОМ
Фотографии различных объектов, где установлены и исправно работают горелки Олимпия серии AL, сжигающие отработанное масло размещены в фотоальбоме.
Например, горелка AL-25V установлена на котел ACV CA200 (ГОК, Челябинская обл.)

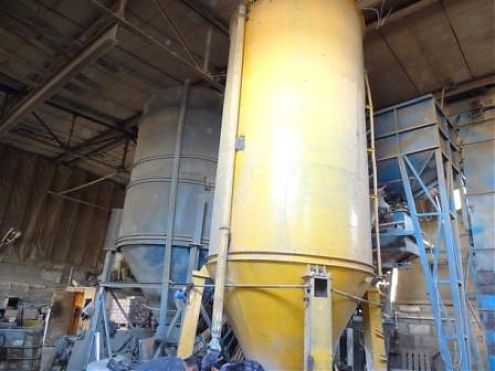

На фото: Установка для сушки песка, работающая с горелкой AL-25V (Цементный цех, г.Москва)
МЫ В YOUTUBE
Этот видеоролик показывает работу горелки AL-25V в котельной ГОКа Челябинской области:
На нашем YouTube-канале Горелки Олимпия на отработке можно посмотреть, как проходит тестирование горелок AL перед отгрузкой заказчику. Показываем на примере горелки AL-4V:
ПОЧЕМУ ВЫГОДНО ПОКУПАТЬ У НАС
У нас, как у производителя, Вы можете купить горелку любой мощности!
Перед тем, как купить, Вы получите консультацию, помощь в подборе оборудования, расчет мощности котла и горелки.
Обучаем обслуживающий персонал очно и on-line.
Только у нас горелка перед отгрузкой испытывается в Вашем присутствии. Хотите увидеть, как тестируется каждая горелка — узнайте, что для этого нужно!
Выпускаемые нами горелки могут эксплуатироваться с любыми типами жидкотопливных котлов и теплогенераторов.
Отличная работа с горелками AL у двухходовых жаротрубных котлов: высокий КПД и удобная чистка топочной камеры.
