Горелка жидкотопливная предназначена для применения в энергетических установках (промышленных и отопительных котлах, водогрейных установках, теплогенераторах и технологических агрегатах).

Горелка AL способна работать на различных видах жидкого топлива. Для этого необходимо произвести регулировки давления топлива, «первичного» и «вторичного» воздуха.

АЛГОРИТМ РАБОТЫ

Горелка разжигается на 10 — 15% мощности, затем автоматически выходит на четверть мощности, далее на 50% тепловой мощности — первая ступень и далее на полную мощность — вторая ступень. При температуре котловой воды, близкой к заданной, вновь автоматически переходит на первую ступень. При достижении заданной температуры — отключается. Данный алгоритм работы позволяет добиться стабильного розжига и гарантировать выход на заявленную мощность.

ПРИНЦИП РАБОТЫ ДВУХСТУПЕНЧАТОЙ ГОРЕЛКИ

Подача топлива осуществляется из расходного бака в топливный насос, топливо последовательно проходит через фильтр тонкой очистки, подогреватель топлива. Затем топливо поступает через регулятор давления топлива ступени розжига 1 и подогреваемый трубопровод на форсунку. Разряжение на всасе насоса контролируется вакуумметром. Давление топлива на форсунку контролируется с помощью манометра. Через 10 секунд открывается электромагнитный клапан ступени розжига 2 и топливо поступает через регулятор давления топлива ступени розжига 2 и подогреваемый трубопровод на форсунку, после чего ступень розжига выходит на полную мощность.

Для работы горелки необходим компрессор с давлением не менее 5 бар, расходом 1200 л/мин, а как сделать верный выбор воздушного компрессора читайте далее.

КОМПЛЕКТ ПОСТАВКИ:

Горелка жидкотопливная — 1 шт;

Блок топливного насоса (шестеренчатый насос, электродвигатель, самоочищающийся фильтр ) — 1 шт;

Плавающий топливозаборник (шланг подачи топлива, обратный клапан, сетчатый фильтр, поплавок) — 1 шт;

Топливный фильтр на кронштейне — 1 шт;

Эксплуатационная документация АВТЕ.621460.005ЭД — 1 экз.

ДОПОЛНИТЕЛЬНО:

— только у нас горелка перед отгрузкой испытывается в Вашем присутствии, подробнее;

— обучаем обслуживающий персонал очно и on-line (Whatsap);

— проводим текущий и капитальный ремонт горелок AL.

УСТРОЙСТВО ГОРЕЛКИ

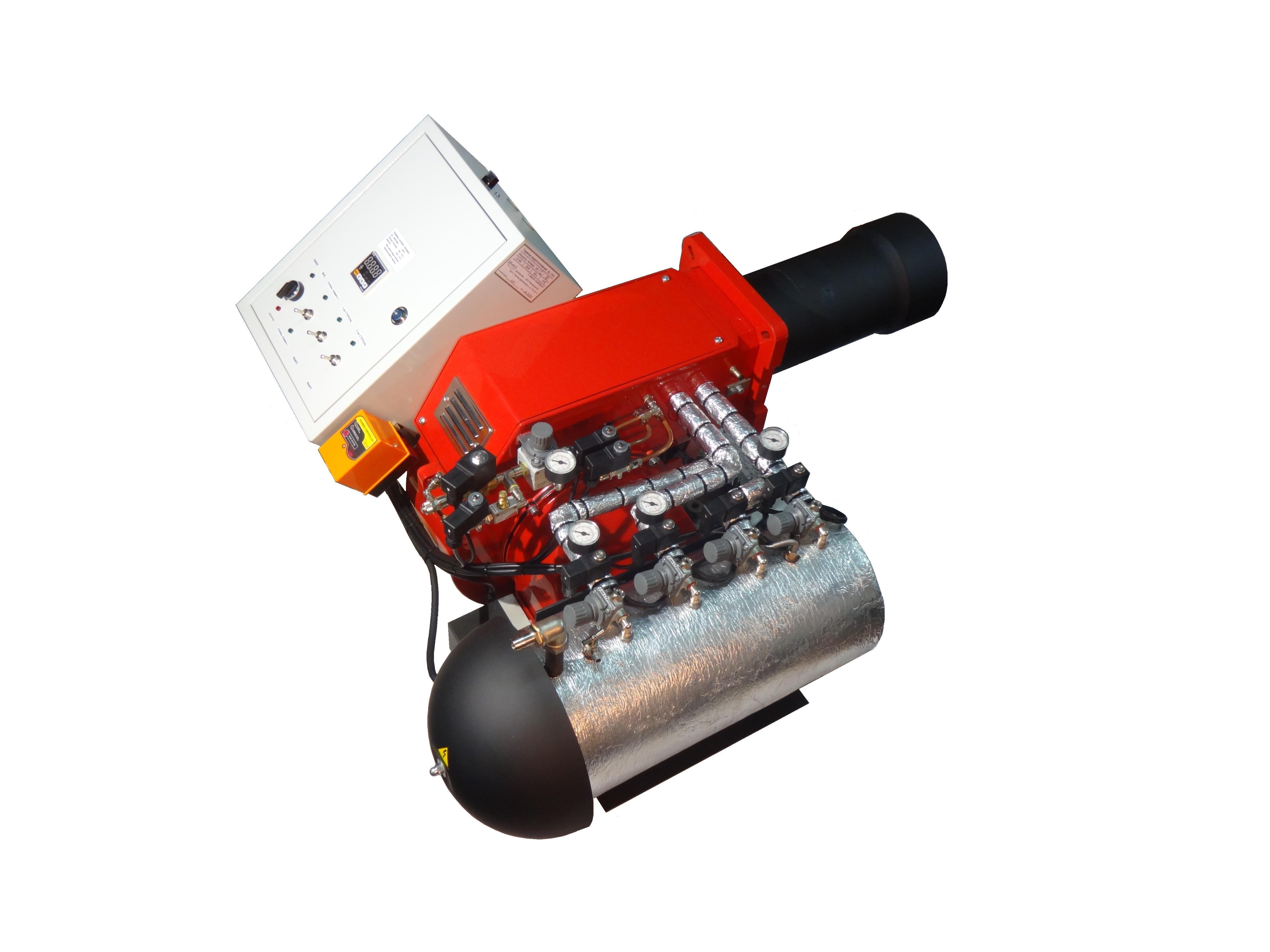

Устройство горелки AL-120T

Органы управления и узлы контроля параметров горелки:

1. Электрический шкаф;

2. Компоненты управления горелки на электрическом шкафе;

3. Кнопка сброса аварии;

4. Блок управления горелкой (топочный автомат);

5. Смотровое окно;

6. Электропривод воздушной заслонки (вторичный воздух);

7. Линия первичного воздуха от компрессора;

8. Блок регулирования первичного воздуха (от компрессора);

9. Топливный бак с подогревом горелки;

10. Штуцер ввода топлива;

11. Вентиль сброса воздуха из топливного бака горелки;

12. Температурный датчик нагрева топлива;

13. Регулятор давления топлива ступени розжига 1;

14. Электромагнитный клапан топливный ступени розжига 1;

15. Манометр давления топлива ступени розжига;

16. Регулятор давления топлива ступени 2;

17. Электромагнитный клапан топливный ступени розжига 2;

18. Регулятор давления топлива первой ступени;

19. Электромагнитный клапан топливный первой ступени;

20. Манометр давления топлива давления топлива первой ступени;

21. Регулятор давления топлива ступени 2;

22. Электромагнитный клапан топливный ступени 2;

23. Манометр давления топлива давления топлива ступени 2.

ВИДЕОобзор горелки AL-120Т смотрите на YouTube, наш канал "Горелки Олимпия на отработке"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип горелки: навесная, с нагревом топлива и принудительной подачей воздуха, с полуавтоматическим управлением, с регулируемым коэффициентом избытка воздуха, с частичным смешиванием горючей смеси и воздуха.

Наименование параметра	Единица измерения	AL- 120V	AL- 120Т
Номинальная тепловая мощность	кВт/час	600 – 1200	600 - 1600
Расход топлива*	л/час	60,0 – 120,0	60,0 - 160,0
Вид топлива	-	Солярка, керосин, печное топливо, отработанные масла
Электропитание	В\Гц	380 В\ 50 Гц
Электрическая мощность	Вт	9000	9400
Выходное напряжение трансформатора зажигания	кВ	17
Тип управления	-	Автоматическое двухступенчатое
Контроль пламени	-	фотодатчик
Рабочее давление топлива ст. розжига 1	Кгс/см²	0,05 - 0,4	0,05 - 0,4
Рабочее давление топлива ст. розжига 2	Кгс/см²	0,2 - 0,8	0,2 - 0,8
Рабочее давление топлива 1 ст.	Кгс/см²	0,2 - 0,8	0,2 - 0,8
Рабочее давление топлива 2 ст.	Кгс/см²	0,2 - 0,8	0,25 - 0,8
Рабочее давление первичного воздуха пусковое (от компрессора)	Кгс/см2	1,0 - 1,5	1,0 - 1,5
Рабочее давление первичного воздуха (от компрессора)	Кгс/см²	1,8 - 3,0	1,8 - 3,0
Положение возд. заслонки ст. розжига		0 - 5	0 - 5
Положение возд. заслонки 1 ст.		5 - 55	5 - 55
Положение возд. заслонки 2 ст.		40 - 90	40 - 90
СО (50/100%)	%	0,05 - 0,06
СО₂ (50/100%)	%	11,0 -13,0
О₂ (50/100%)	%	5,2 - 4,8
Сажное число	Ед.	1,0 - 3,0
Шумовая нагрузка (не более)	dB	70,0	70,0
Вес	кг	95	97

*Величина расхода топлива взята при калорийности топлива не менее 10000 ккал/кг.
