Компания «Олимпия» предлагает своим клиентам горелки серии «AL» на отработанных маслах.
Применение горелок на отработке обеспечивает:
- сокращение расходов на отопление;
- решение проблемы утилизации отходов ГСМ.
Последнее преимущество горелок является особенно важным для организаций, где постоянно есть в наличии отработанные масла - и транспортные компании, и СТО, и автосервисы, и т.д.
Область применения горелок Olimpia
Наши горелки работают с любыми котлами, прекрасные показатели работы горелок с котлами ф. «ACV» (Бельгия), «ICI» (Италия), «OLB» (Ю.Корея), «ЯИК» (Россия), «ПАР» (Россия), Ferroli (Италия), Lamborghini (Италия), Protherm (Чехия) и другими котлами. Мы производим горелки мощностью 15-1600 кВт. Горелки мощностью 1600 кВт на отработанном масле в нашей стране можно приобрести только в компании ООО «Олимпия-Центр»!Выпускаемые нами горелки могут эксплуатироваться с любыми типами жидкотопливных котлов и теплогенераторов. Особенно хорошо зарекомендовали себя двухходовые жаротрубные котлы, обеспечивающие высокий КПД и удобную чистку топочной камеры.
Наши горелки успешно эксплуатируются с паровыми котлами производительностью до 2,0 тонн пара в час и c различными технологическими установками.
Эксплуатация горелок в труднодоступных местах Крайнего Севера в течение нескольких зимних периодов подтвердила высокую степень надежности производимого нами оборудования.
Обратившись в группу компаний «Олимпия», Вы сможете купить подходящую для Вас горелку на отработанном масле по самым доступным ценам! Мы будет рады проконсультировать Вас и оказать помощь в выборе!
Какое топливо можно использовать в горелках на отработке?
Для данных горелок используются легкая нефть, печное топливо, дизельное топливо, легкий (флотский) мазут, отработанные масла различного происхождения: минерального, синтетического, масла для трансмиссий, турбин, моторов, трансформаторные и закалочные масла, а также их смеси.
Модельный ряд горелок "Олимпия" на отработанном масле
Одноступенчатые горелки(15-150 кВт)
Двухступенчатые горелки(70-440 кВт)
Двухступенчатые горелки большой мощности (200-1600 кВт)
В чем преимущество наших горелок?
Мы производим горелки в России из комплектующих российских и иностранных производителей.
Горелки полностью автоматические, не дымят, не коптят.
Переход на другой вид топлива несложен и занимает мало времени - необходимо лишь изменить настройки горелки
Чистка необходима не чаще 1 раз в месяц.
Всегда в наличии запасные и быстроизнашивающиеся детали.
Предварительное испытание горелок на собственном стенде. Присутствие покупателя при испытаниях приветствуется.
Обучение персонала покупателя, в т.ч. дистанционно.
Помощь on-line при запусках оборудования.
Осуществляем гарантийное и постгантийное обслуживание.
Мы гарантируем выход на заявленную мощность.
Проверим Ваше масло на использование в качестве топлива.
Горелки имеют российский сертификат соответствия.
Одноступенчатые горелки(15-150 кВт)
Горелка AL-4V выпускается в двух модификациях: тепловой мощностью 15-30 кВт и 25-45 кВт. Для ее эксплуатации нужен сжатый воздух с давлением не менее 3 бар, расход 100 л/мин.
Горелка AL-10V тепловая мощность 40-105 кВт. Для работы горелки необходим сжатый воздух с давлением не менее 3 бар, расход 150 л/мин.

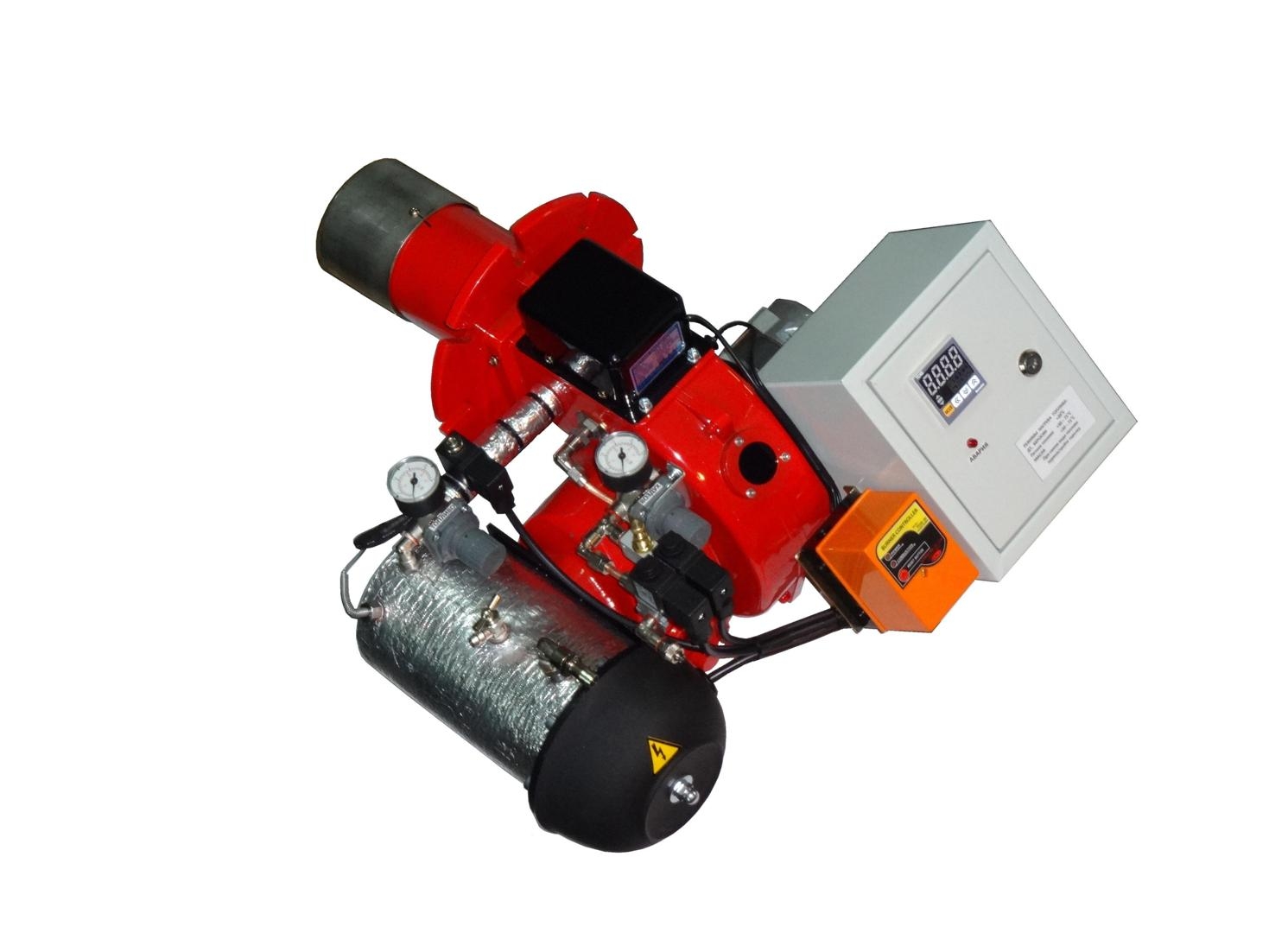

Горелка AL-10T тепловая мощность 70-150 кВт. Для работы горелки необходим сжатый воздух с давлением не менее 3 бар, расход 200 л/мин.
Двухступенчатые горелки(70-440 кВт)
Горелки мощностью свыше 105 кВт мы выпускаем только в двухступенчатом исполнении. Горелка зажигается на малом горении примерно 30-50% от номинальной мощности, затем автоматически выходит на полную мощность. При температуре котловой воды, близкой к заданной - вновь автоматически переходит на малое горение. При достижении заданной температуры - отключается.
Данный алгоритм работы крайне важен при сжигании отработанных масел. Отработанные масла имеют непредсказуемый состав: калорийность, наличие воды, тосола, и других примесей. Поэтому на одноступенчатых горелках тепловой мощностью свыше 100 кВт, при ухудшении качества топлива происходит срыв пламени, особенно при запуске.
Горелка не способна разжечься, когда в топочную камеру теплогенерирующего агрегата подается больше количество топлива и воздуха для горения одновременно. Выход из этой ситуации для одноступенчатой горелки один – уменьшить подачу топлива и воздуха, а соответственно занизить тепловую мощность. В результате одноступенчатая горелка при низком качестве отработанного масла и мощностях свыше 120 - 350 кВт зачастую способна работать только на 50-60% заявленной мощности.
Другая картина наблюдается при работе двухступенчатой горелки. Первая ступень обеспечивает розжиг на малом расходе топлива, вторая (большое горение) зажигается в пламени первой ступени, что обеспечивает стабильный розжиг и гарантированный выход на заявленную тепловую мощность даже при низком качестве отработанного масла.
Горелка AL-15V тепловая мощность 70-175 кВт. Для эксплуатации данного оборудования нужен сжатый воздух с давлением не менее 3 бар, расход 200 л/мин.
Горелка AL-25V тепловая мощность 84-240 кВт. Для работы горелки необходим сжатый воздух с давлением не менее 3 бар, расход 250 л/мин.
Горелка AL-35V тепловая мощность 120-360 кВт. Для работы горелки необходим сжатый воздух с давлением не менее 3 бар, расход 250 л/мин.
Горелка AL-35T тепловая мощность 120-440 кВт. Для работы горелки необходим сжатый воздух с давлением не менее 3 бар, расход 250 л/мин.
Монтажная схема
Монтажная схема горелок AL-4V, AL-10V, AL-15V, AL-25V, AL-35V:
1 – плавающий топливозаборник 2.0 м, 2 - топливный насос на кронштейне, 3 – топливный фильтр тонкой очистки, 4 – горелка, 5 – компрессор, 6 – шланг воздушного компрессора, 7 - топливный шланг 1 м, 8 – топливопровод из гофрированной нержавеющей трубы.
Топливо в горелки AL-4V, AL-10V, AL-15V, AL-25V, AL-35V(T) подается из расходного бака топливным насосом на кронштейне, установленным над топливным баком. Забор топлива осуществляется через плавающий топливозаборник длинной 2.0 м, что позволяет забирать отстоявшееся топливо из наиболее чистых слоев. Затем топливо проходит через фильтр тонкой очистки со сменными картриджами (степень фильтрации 25 микрон) и попадает в подогреватель горелки. В нем топливо нагревается до температуры 71° С и через регулятор давления топлива поступает в форсунку, где распыляется на мелкодисперсные фракции воздухом от компрессора. Воздух от вентилятора горелки добавляется в масляный туман и обеспечивает полное сгорание топлива.
ВНИМАНИЕ: Расходная емкость и горелочное устройство должны находиться в отапливаемом помещении с температурой воздуха и забираемого масла не ниже +12°С. Помещение котельной должно иметь вентиляцию. Длина топливопроводов не более 30 м. При длине топливопроводов более 30 м или температуре хранения масла ниже +12°С используйте схему топливоподачи с промежуточным баком с подогревом.
Двухступенчатые горелки большой мощности AL-50V, AL-70V, AL-120V, AL-120T
Горелка AL-50V (200-550 кВт) и горелка AL-70V (300-750 кВт) двухступенчатые двухфорсуночные. Горелка разжигается на 25% мощности, затем автоматически выходит на 50% тепловой мощности - первая ступень и далее на полную мощность - вторая ступень. При температуре котловой воды, близкой к заданной, вновь автоматически переходит на первую ступень. При достижении заданной температуры - отключается. Данный алгоритм работы позволяет добиться стабильного розжига и гарантировать выход на заявленную мощность.
Горелка AL-120V (600-1200 кВт) двухступенчатая трехфорсуночная. Горелка разжигается на 15-20% мощности, затем автоматически выходит на треть мощности, далее на 60-70% тепловой мощности - первая ступень, и далее на полную мощность - вторая ступень. При температуре котловой воды, близкой к заданной, вновь автоматически переходит на первую ступень. При достижении заданной температуры - отключается. Данный алгоритм работы позволяет добиться стабильного розжига и гарантировать выход на заявленную мощность.
Горелка AL-120Т (600-1600 кВт) двухступенчатая четырехфорсуночная. Горелка разжигается на 10-15% мощности, затем автоматически выходит на четверть мощности, далее на 50% тепловой мощности - первая ступень и далее на полную мощность - вторая ступень. При температуре котловой воды, близкой к заданной, вновь автоматически переходит на первую ступень. При достижении заданной температуры - отключается. Данный алгоритм работы позволяет добиться стабильного розжига и гарантировать выход на заявленную мощность.
Топливо в горелки AL-50V, AL-70V , AL-120V, AL-120Т подается из расходного бака топливным насосом на кронштейне, установленным над топливным баком. Забор топлива осуществляется через плавающий топливозаборник длиной 2.0 м, что позволяет забирать отстоявшееся топливо из наиболее чистых слоев. Затем топливо проходит через фильтр на всасе насоса, самоочищающийся фильтр и фильтр тонкой очистки со сменными картриджами (степень фильтрации 25 микрон) и попадает в подогреватель горелки. В нем топливо нагревается до температуры 71° С и через регулятор давления топлива поступает в форсунку, где распыляется на мелкодисперсные фракции воздухом от компрессора. Воздух от вентилятора горелки добавляется в масляный туман и обеспечивает полное сгорание топлива.
Блок топливного насоса:
1. Электродвигатель
2. Электрический разъем с ответной частью
3. Топливный насос
4. Вакууметр
5. Трубопроводы циркуляции фильтр-насос
6. Самоочищающийся топливный фильтр
7. Маховик топливного фильтра
8. Дренажная заглушка
9. ТЭН
10. Топливозаборник
11. Поплавок
12. Обратный клапан
13. Сетчатый фильтр
14. Регулятор давления топлива
15. Винт регулировки давления
16. Манометр
17. Топливопровод
18. Фильтр тонкой очистки
ВНИМАНИЕ: Расходная емкость и горелочное устройство должны находиться в отапливаемом помещении с температурой воздуха и забираемого масла не ниже +12°С. Помещение котельной должно иметь вентиляцию. Длина топливопроводов не более 30 м. При длине топливопроводов более 30 м или температуре хранения масла ниже +12°С используйте схему топливоподачи с промежуточным баком с подогревом.
Инструкция по эксплуатации горелок AL-4V, AL-10V
Инструкция по эксплуатации горелок AL-15V, AL-25V, AL-35V, AL-35T
Инструкция по эксплуатации горелок AL-50V, AL-70V
