Горелки 70-440 кВт двухступенчатые автоматические

Горелка на отработанном масле AL-15V — тепловая мощность 70 — 175 кВт. Для эксплуатации данного оборудования нужен сжатый воздух с давлением не менее 3 бар, расход 200 л/мин.

Горелка на отработанном масле AL-25V — тепловая мощность 84 — 240 кВт. Для работы горелочного устройства необходим сжатый воздух с давлением не менее 3 бар, расход 250 л/мин.

Горелка на отработанном масле AL-35V — тепловая мощность 120 — 360 кВт. Для работы устройства необходим сжатый воздух с давлением не менее 3 бар, расход 250 л/мин.

Горелка на отработанном масле AL-35T — тепловая мощность 120 — 440 кВт. Для работы горелки необходим сжатый воздух с давлением не менее 3 бар, расход 250 л/мин.

Подача сжатого воздуха в горелку осуществляется компрессором, а подобрать его поможет раздел Подбор компрессора для горелки AL.


Горелки на масле мощностью свыше 105 кВт мы выпускаем только в двухступенчатом исполнении.

Горелка зажигается на малом горении примерно 30-50% от номинальной мощности, затем автоматически выходит на полную мощность. При температуре котловой воды, близкой к заданной — вновь автоматически переходит на малое горение. При достижении заданной температуры — отключается.

Данный алгоритм работы крайне важен при сжигании отработанных масел. Отработанные масла имеют непредсказуемый состав: калорийность, наличие воды, тосола, и других примесей, подробнее... Поэтому на одноступенчатых горелках тепловой мощностью свыше 100 кВт, при ухудшении качества топлива происходит срыв пламени, особенно при запуске.

Горелка не способна разжечься, когда в топочную камеру теплогенерирующего агрегата подается больше количество топлива и воздуха для горения одновременно. Выход из этой ситуации для одноступенчатой горелки один — уменьшить подачу топлива и воздуха, а соответственно занизить тепловую мощность. В результате одноступенчатая горелка при низком качестве отработанного масла и мощностях свыше 120 - 350 кВт зачастую способна работать только на 50-60% заявленной мощности.

Другая картина наблюдается при работе двухступенчатой горелки. Первая ступень обеспечивает розжиг на малом расходе топлива, вторая (большое горение) зажигается в пламени первой ступени, что обеспечивает стабильный розжиг и гарантированный выход на заявленную тепловую мощность даже при низком качестве отработанного масла.

Устройство горелок AL (принципиальная схема)

Описание горелки AL

Монтажная схема горелок AL-4VAL-10VAL-15VAL-25VAL-35V, AL-35T:

 1 – плавающий топливозаборник 2.0 м; 2 – топливный насос на кронштейне; 3 – топливный фильтр тонкой очистки; 4 – горелка; 5 – компрессор; 6 – шланг воздушного компрессора; 7 – топливный шланг 1 м; 8 – топливопровод из гофрированной нержавеющей трубы.

Топливо в горелки подается из расходного бака топливным насосом на кронштейне, установленным над топливным баком. Забор топлива осуществляется через плавающий топливозаборник длиной 2.0 м, что позволяет забирать отстоявшееся топливо из наиболее чистых слоев. Затем топливо проходит через фильтр тонкой очистки со сменными картриджами (степень фильтрации 25 микрон) и попадает в подогреватель горелки. В нем топливо нагревается до температуры 71°С и через регулятор давления топлива поступает в форсунку, где распыляется на мелкодисперсные фракции воздухом от компрессора. Воздух от вентилятора горелки добавляется в масляный туман и обеспечивает полное сгорание топлива.

ВНИМАНИЕ! Расходная емкость и горелочное устройство должны находиться в отапливаемом помещении с температурой воздуха и забираемого масла не ниже +12°СПомещение котельной должно быть оснащено вентиляцией. Длина топливопроводов не более 30 м.

Если длина топливопровода более 30 м или температура хранения масла ниже +12°С — используйте схему топливоподачи с промежуточным баком с подогревом. Подробно о том, зачем нужна расходная топливная емкость.

Горелки AL и совместимость с котлами

Горелки AL работают с любыми котлами, печами, прекрасные показатели работы горелок с котлами фирм

 ACV   Schuster   ICI   OLB   Lamborghini   ЯИК   D, DD

а также «ПАР» (Россия), Protherm (Чехия), паровыми котлами Витязь (Россия) и другими котлами.

Наши горелки успешно эксплуатируются с паровыми котлами производительностью до 2,0 тонн пара в час, с различными типами жидкотопливных котлов и теплогенераторов, и c различными технологическими установками. Особенно хорошо зарекомендовали себя двухходовые жаротрубные котлы, обеспечивающие высокий КПД и удобную чистку топочной камеры.


Наши горелки в фото- и видеоматериалах


Фотоальбом постоянно пополняется фотографиями объектов, где установлены и работают горелки AL на отработанном масле.

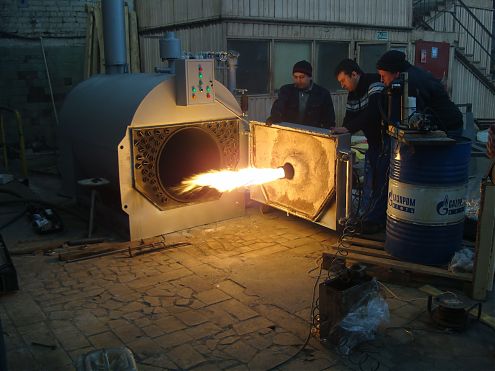

На фото: Запуск парового котла ПАР-0,5-0,07ПО с горелкой AL-35V, г.Краснодар

Горелка AL-35V установлена на паровой котел

На нашем YouTube-канале Горелки Олимпия на отработке можно посмотреть, как проходит тестирование горелок AL перед отгрузкой заказчику, как настроить сервопривод воздушной заслонки, как отремонтировать горелку на отработанном масле.

Например, вот так испытывается горелка AL-4V на стенде:

Подробнее о горелках AL:

Двухступенчатые горелки мощностью 200 — 1600 кВт

Одноступенчатые горелки мощностью 15 — 150 кВт

Инструкции по эксплуатации горелок AL

Осуществляем капитальный ремонт горелок в заводских условиях.

Статьи по ремонту горелок



Решение купить у производителя горелку на отработке — правильное решение!


Горелки мощностью 1600 кВт на отработанном масле в нашей стране можно приобрести только у нас!

Запасные части к горелкам

Цены на оборудование для отработанного масла в разделе ПРАЙС-ЛИСТ



На Ваши вопросы о выборе, покупке и наладке оборудования ответим
